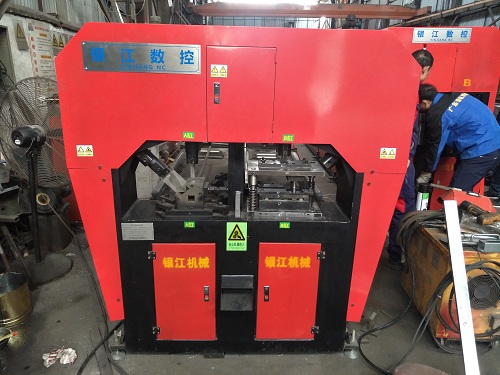

什么是數控沖床？

數控沖床是一種機電設備，用于使用計算機程序來操縱和控制加工車間的工具和設備。換句話說，控制器對數控沖床進行編程，以告訴加工車間的工具該做什么。CNC代表計算機數控。

最早的CNC機器-或也許是CNC機器的先驅-在1940年代和50年代開發和使用。這些機器使用稱為打孔帶的數據存儲技術。當然，這種技術很快就過時了，系統很快轉向了模擬計算機和數字計算機處理方法。

數控加工如何工作？

數控加工的基本功能是取出一塊空白的材料，例如一塊塑料或類似的物品，并將其轉換為成品。CNC沖床通過加工工具確切的移動方式以及要切掉的材料的確切部分來完成此操作，以最終獲得所需的成品。

它與3D打印有許多相似之處，其中計算機向工具提供數字指令，然后這些工具可以用來創建成品。由于整個創建過程都按照一組精確編碼的方向進行提煉，因此與手工完成相比，該過程更快，更高效且更不易出錯。

通常用于實際制造成品的幾種技術包括鉆頭，車床，銑床和其他較新的技術，例如激光切割機，等離子切割機，水刀切割材料，電子束加工工具等等。通常通過CNC加工制作的材料包括鋁，鋼，銅，鈦，木材，玻璃纖維，泡沫和塑料。

什么會導致CNC沖床出現問題？

無論CNC機械有多快和高效，它們都會出現各種不可控制的故障。就像任何其他類型的機器或工具一樣，它們會產生問題并需要維護。與其他任何工具一樣，您可以做某些事情可能會無意中損壞這些機器。您還可以采取明確的步驟使它們保持良好的工作狀態。

雖然肯定有許多問題會導致CNC加工中的問題和錯誤，但某些問題比其他問題更為普遍。這些問題也是容易忽視和容易誤診的問題。

讓我們看一下CNC沖床中一些最常見的問題。

維護不良或不當

需要定期對數控沖床進行仔細的清潔和潤滑-否則可能會出現問題。缺乏清潔可能會導致灰塵和碎屑堆積。這似乎純粹是衛生問題，但可能會對機器的輸出產生實際影響。

例如，如果您開始注意到材料在切割過程中滑動，那么灰塵的堆積可能會阻止機器正常工作并提供最準確的說明。如果這個問題繼續得到解決，它將在機器難以定位和保持材料靜止的過程中帶來挑戰。這會導致準確性和精度更高的問題，并最終導致更多的錯誤。

潤滑不當會導致機器零件粘滯或移動不正常。這可能會導致錯誤以及過熱和空氣阻塞。過熱和空氣不足也會導致問題，例如過程中的物料移動。

設置或工具不正確

可能您的一種工具變鈍了，切削液或潤滑劑無法正常工作，或者工具以錯誤的速度移動。所有這些問題都會引起類似的問題。這些問題中的一個或多個最可能的結果是在材料的邊緣和拐角處出現小的燒痕。

這樣做的原因是簡單的。如果工具移動太慢，則材料在切削刃下方的時間將超過其應有的時間。這會導致灼傷和疤痕。同樣，如果冷卻劑不能正常工作，則物品可能會變得太熱，從而導致材料邊緣被燒傷。

如果您的工具之一本身已被刻錄，則需要根據特定工具的需要來調整設置，以免傷痕累累。或者，如果工具過鈍且無法正確切割，則可能是時候完全更換它了。

除了燒傷的邊緣之外，這些類型問題的其他一些視覺標志還應引起注意，例如粗糙的邊緣，可見的切割痕跡和凸起的邊緣。所有這些都表明某些設備無法正常運行。

編程不當或不正確

可能導致CNC加工嚴重問題的另一個問題是編程錯誤。這是一個簡單的因果問題，因?yàn)榫幊讨苯涌刂屏水a(chǎn)品的創建。因此，如果編程不正確，產品將出現問題。

這些問題可能很難發現，尤其是當有新員工或經驗不足的員工參與時。這些員工可能對機器的過程沒有完全準確的了解，并且可能會錯誤地輸入編碼。盡管他們認識到某些錯誤，但他們可能沒有意識到自己的錯誤。

要解決此問題，經驗不足的員工可能會嘗試關閉機器電源，然后再打開電源。這可能會啟動機器并導致其糾正問題。同時，原始問題-錯誤的編碼-仍然未被發現。

為避免這種情況，請確保每個員工都接受了有關如何正確編寫CNC機床代碼的全面而適當?shù)呐嘤?xùn)。這樣，這些類型的易于避免的錯誤就不太可能發生，并且您將更有可能擁有一個平穩且無問題的CNC加工過程。

數控沖床故障排除提示：最常見的問題及其解決方法

無論您的機器維護水平如何，控制器的培訓水平如何，工具的維護程度如何，問題仍然會出現。有些會很容易解決，有些會造成混亂，讓您想知道什么可能是錯誤的。幸運的是，我們匯總了最常見的CNC機器故障列表，以及可能的原因和解決方案。

在自動換刀過程中出現問題時該怎么辦？

解決方案：如果您確定問題是在自動換刀過程中的某個時刻發生的，則解決問題的最佳方法是了解換刀順序的每個步驟。一旦您非常熟悉該過程，就可以更好地發現問題所在并診斷發生了什么。

供參考，順序應如下：

軸移動到位主軸對準換刀門開著彈藥筒就位ATC臂移動以接合主軸上的工具主軸釋放工具手臂從主軸上卸下工具手臂將工具放入主軸主軸抓工具手臂回到原始位置門關閉如何解決直流電動機問題？

解決方案：如果您在直流電動機方面遇到問題，請檢查以下幾件事并進行故障排除。嘗試這些，看看您是否一路沒有發現問題。

使用一字螺絲刀卸下蓋子后，請卸下刷子和彈簧。卸下刷子時，請確保刷子能自由移動。確保所有刷子的彈簧張力相等。仔細看一下刷子的表面-它們干凈有光澤嗎？如果不是，請更換它們。看刷子多長時間。當這些刷子是新的時，它們應該長約7.5英寸。如果比這短得多，則彈簧張力會減小。一旦刷子刷不開，請向里面照手電筒，看是否有任何堆積物。使用空氣濾清器清潔該區域，并確保也清潔所有凹槽之間的區域。更換所有磨損嚴重的凹槽。如果無法清除緊急停止該怎么辦？

解決方案：逐步檢查此清單，以查看是否有任何這些問題。

確保傳送帶已插入電源。檢查電源線是否有損壞的跡象。拉出或推入任何緊急停止裝置。檢查傳送帶，高壓裝置，龍門和送料器是否有問題。確保電氣柜內沒有熔斷的保險絲。檢查是否在超程附近有任何軸。檢查電氣柜內的門互鎖機構或任何其他互鎖模塊。檢查L(zhǎng)ED燈是否點亮，并顯示POWER或類似名稱。確保電源處于活動狀態。檢查是否沒有電力短缺。通過查看LED燈并查看是否變暗或燒毀來執行此操作。如果是這樣，請嘗試從中移除電線。如果執行此操作后它發生變化，則說明您有一個短路需要修復。找到電子弦并按照它進行操作。檢查電壓是否有問題。機器無法開機或開機時出現奇怪現象時如何解決？

解決方案：如果控制面板上沒有任何按鈕點亮，請?jiān)谄聊换蛎姘搴竺娌榭措娫础z查并確保電源正確進出。后面的保險絲可能燒斷了。

如果CRT似乎沒有出現，請按照屏幕上的提示嘗試移動軸。如果它們?nèi)匀豢梢酝昝酪苿?dòng)，則問題出在屏幕顯示，而不是機器。檢查屏幕是否仍在供電。

如何解決電源問題？

解決方案：在大多數情況下，機器具有多個電源。如果您不確定是哪個引起問題，請嘗試檢查以下位置：

CRT屏幕后面門聯鎖電路I / O卡驅動器和主軸的獨立電源外接電源如果您認為直流電源有問題，請檢查電源輸入，并確保電壓正確。還要檢查功率輸出。如果似乎沒有電源，或者電壓太低，請關閉電源并斷開輸出線。重新打開電源并檢查輸出側。如果有電且電壓正確，則表明您與地面短路。

幾乎所有電源都將配備LED指示燈。但是，不要總是一言以蔽之。確保用電表自己檢查功率水平。如果確實存在接地短路，則保險絲可能燒斷，或者短路會拉低電壓電平。

如何維修中繼板，如何知道是否需要維修？

解決方案：盡管繼電器板具有各種尺寸和設計，但它們是數控沖床的常見組件。它們的功能幾乎完全相同，因此一旦您了解了它們的工作原理，便可以輕松使用它們。

每個繼電器板接收24VDC或更低的I / O信號，并將其轉換為通常為24VDC或110VAC的信號。這樣做很重要，這樣機器才能承受更高的負載和安培數。

幾乎所有的繼電器板上都裝有LED燈，當機器需要輸出時，它們會亮起。當您看到該指示燈閃爍時，表示輸出已到達板卡，必須將其應用于板卡上的繼電器。如果電路熔斷不正確，則可能會發生一些問題。

如果您發現中繼板上的一條跡線已被燒毀，則很容易解決。在大多數情況下，您只需要替換它即可。解開燒過的痕跡并在其位置焊接新的痕跡。

機器卡盤似乎卡住了，無法夾緊或松開。我該怎么辦？

解決方案：運行此檢查表，查看是否有任何這些問題可能導致了問題。

檢查液壓泵是否正常工作。如果不是，請嘗試關閉機器電源，然后再打開。重新打開電源，測試泵，看看它是否這次能夠工作。查看調節閥并檢查液壓動力。如果它不存在或不夠高，請嘗試將功率設置得更高。檢查腳踏板是否正常。在屏幕上尋找開關的輸入信號。如果診斷屏幕上的輸入似乎有問題，請更仔細地觀察腳踏板的電纜連接和觸點。檢查是否有電線斷裂或端子被腐蝕。確保可以完全踩下踏板，并且踏板不會被碎屑或任何雜物阻塞。如果輸入似乎不是問題，請仔細查看PLC輸出。如果在踩下腳踏板后仍未創建輸出，請嘗試按照梯子確定打開輸出線圈所需的條件。您可以使用MDI M代碼命令來操作卡盤，但是不能使用腳踏板嗎？這意味著腳踏開關幾乎可以肯定是問題所在。電磁閥輸出似乎工作正常嗎？如果是這樣，您的問題可能出在電磁閥的連接器上，那里的電線可能折斷或連接器可能松動。嘗試將連接器與線圈一起切換，看看線圈是否工作正常。最后，查看卡盤和液壓缸之間的拉管。工作正常嗎？通過從卡盤或氣缸上擰下并拆下管道來檢查管道。在執行此操作時，檢查卡盤的主體也是一個好主意。尤其應對內部楔塊定期潤滑。如果臟污或未上油，則卡盤將無法正確操作。我應該在安全電路中檢查什么？

解決方案：請按照以下簡單步驟操作，以確保所有必要的零件均收到所需的檢查。

確保門互鎖的所有鑰匙都處于靜止位置。在控制柜中查看以檢查互鎖模塊。此處的LED燈將幫助您查找任何潛在問題。確保互鎖釋放鑰匙在正確的位置，并確保在必要時可以將其卸下，因?yàn)橛袝r(shí)振動會導致鑰匙不必要地轉動。擰緊所有需要擰緊開關和互鎖模塊的連接。在模塊中尋找最大的連接并進行檢查。由于它們的尺寸，它們往往會經歷很多振動并且容易變松。
